產品概述 技術參數
松動圈測試儀描述：
松動圈測試儀為土木工程、巖土工程、水井管理、環境和礦山調查、油氣井等領域提供測井儀器和測試服務。聲波參數是了解檢測巖土、混凝土、土層等的力學參數，確定工區現場評價、檢查工作質量，確定地層特性、巖層物性的重要手段。
典型應用文章
- 海底沉積物聲學測量中頻譜分析方法應用研究 投稿時時：2008.01.09
- 基于小波變換的巖芯卸荷擾動聲學反應分析 投稿時時：2007.12.05
超聲波CT檢測石質文物風化程度 投稿時時：2005.05.10
南京地鐵勘察中聲波測試與分析 投稿時時：2003.10.04
巖芯卸荷擾動的聲學反應與卸荷敏感巖體 投稿時時：2002.01.08
松動圈測試儀用途：
松動圈測試、煤層松動圈檢測、隧道巖體松動圈檢測、 地質勘察巖體縱波波速測試、聲波測井
特點
* 人性化的人機對話界面，儀器由工控電腦全自動控制，10分鐘學會儀器操作。
* 可直觀、準確、快捷地顯示被測質量情況，可靠性好、使用范圍廣。
* 高速、高亮大屏幕彩色液晶顯示，強光下正常工作。
* 體積小重量輕、操作簡單、攜帶方便、適合工地及野外作業。
產品組成

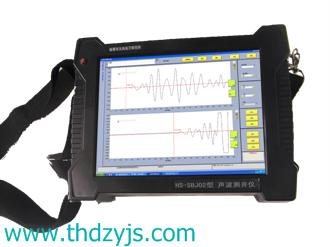

(1) 聲波儀主機
(2) 配套連接線
(3) 充電器；外接電池（選配）
(4) 用戶手冊
(6) 配套軟件
(7) 松動圈測試探頭（選配 ）
(8) 注水系統（選配 ）
松動圈實測數據
?shù)據.jpg)
換能器選配
 |
 |
 |
 |
 |
雙收換能器.jpg) |
| 系統指標 | |
| 系統 | windows xp |
| 內置電子盤 | 8G |
| 顯示方式 | 800*600液晶高亮度顯示 |
| 操作方式 | 觸摸屏操作 |
| 通用接口 | 2個標準USB接口，可接市面上的普通U盤，USB鍵盤，USB鼠標 |
| 聲參量指標 | |
| 通道數 | 1、2、4、8、12、16(注型號中的數字為準 如：DB16A為16通道) |
| 發射脈沖電壓 | 500V/1000V |
| 發射脈寬 | 0.2us～102us，可調 |
| 數據采集指標 | |
| 采樣間隔 | 0.05us～4000us，可調；儀器主頻：20MHZ |
| 采樣長度 | 0.5、1、2、4、8、16、32Kb |
| 觸發方式 | 單發觸發、連續觸發，外單發觸發， 外連續觸發，通道觸發 |
| 觸發電平 | 正／負觸發、開路觸發、短路觸發 |
| 放大指標 | |
| 放大器衰減倍數 | 雙組 1、2、5、10、20、50、100、200 衰減 |
| 上邊帶截止頻率 | 直通、1MHz、100KHz、10KHz、1KHz |
| 下邊帶截止頻率 | 直通、100Hz、1KHz、10KHz、100KHz。 |
| 其他參數 | |
| 體積 | 237x186x69 mm |
| 工作溫度 | -10℃～+50℃ |
| 工作濕度 | ≤%85 |
| 電池使用 | 連續采樣工作4小時以上，可備用標準12V車用電池 |
| 如果你對本所儀器感興趣，想了解更詳細的產品信息，請與本所聯系 |
